À savoir avant d’aller plus loin
—
⏱ ~5 min
La pompe à chaleur air‑eau capte les calories de l’air pour chauffer l’eau. Choisir la bonne puissance et l’emplacement change tout. Maintenance et aides réduisent le coût global.
- 🧭 Bénéfice écologique concret : réduction des émissions et 30% d’économie possible selon isolation
- 🛠️ Conseil pratique avec exemple : ajouter un ballon tampon pour stabiliser la chauffe
- 📊 Chiffre ou ordre de grandeur : ROI souvent autour de 7 ans selon usage
- ⚠️ Erreur courante à éviter : sous-dimensionner la PAC par manque d’évaluation thermique
Comprendre le schéma d’installation d’une pompe à chaleur air‑eau et son fonctionnement
Tiens, voici un truc simple pour commencer : la pompe à chaleur air‑eau transforme l’air extérieur en chaleur pour l’eau du circuit de chauffage. Ce n’est pas de la magie, c’est un cycle thermodynamique bien rodé.
L’idée clé : l’échangeur thermique capte les calories de l’air. Ensuite le compresseur élève la température du fluide frigorigène. Enfin, le condenseur restitue cette chaleur à l’eau qui circule vers les radiateurs ou le plancher chauffant.
Les étapes physiques du cycle
Le cycle commence à l’unité extérieure qui prélève l’énergie. Le fluide frigorigène s’évapore en absorbant la chaleur. Le compresseur le comprime. Sa température monte. Le condenseur échange cette chaleur avec l’eau du circuit. Le fluide revient à l’état initial et le cycle repart.
On doit garder en tête que le rendement dépend de la température extérieure. À -5°C la PAC reste efficace, mais le COP baisse. C’est pourquoi le dimensionnement et l’isolation du logement comptent.

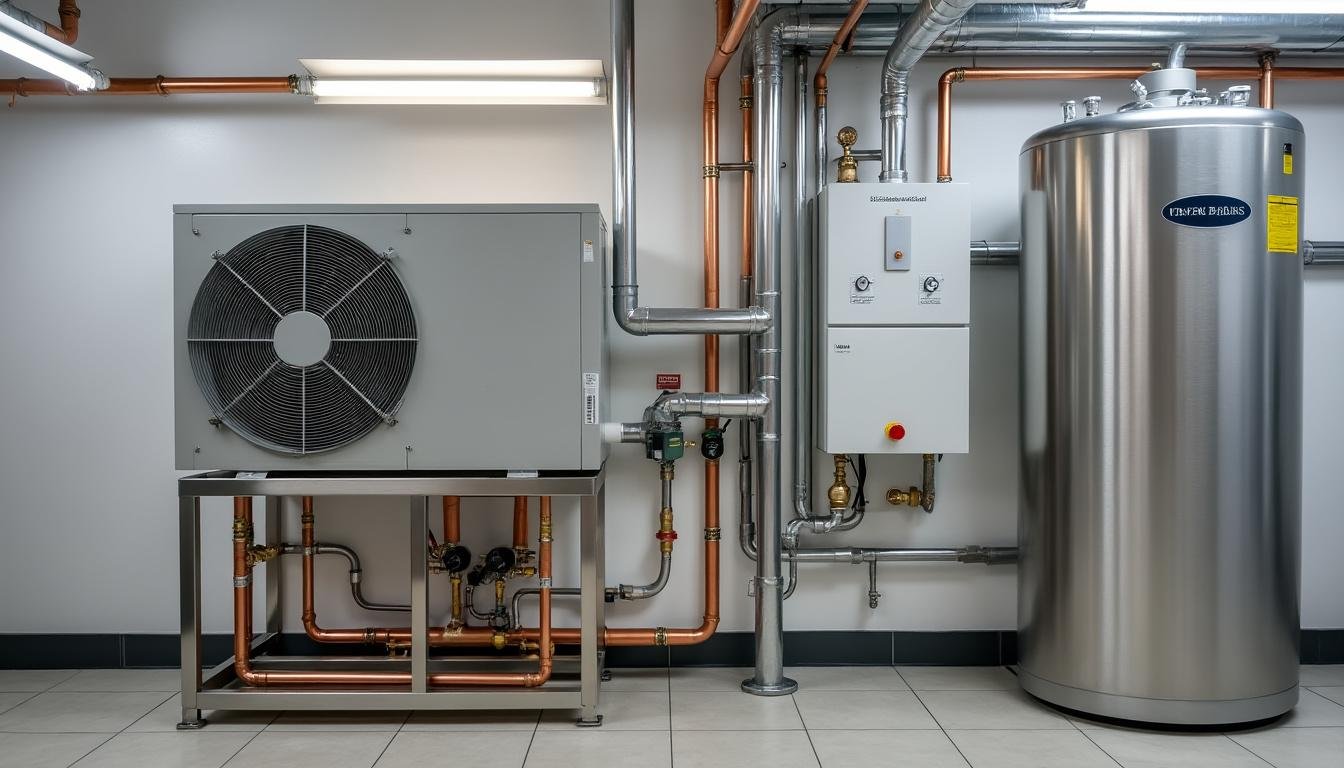

Éléments visibles sur un schéma d’installation
Un schéma clair montre :
- 🔧 l’unité extérieure (captage de l’air)
- 💧 l’unité intérieure ou module hydraulique
- 🔁 les liaisons hydrauliques et frigorifiques
- 🛁 le ballon d’eau chaude sanitaire (optionnel)
- ⚙️ les pompes de circulation, vannes et dispositifs de sécurité
Franchement, regarder un schéma, c’est se rendre compte que chaque trait a son rôle. J’ai peigné des dizaines de plans avec Julien, un chauffagiste que j’ai rencontré sur un chantier. Il m’a montré comment une vanne trois voies peut changer la façon dont la chaleur se répartit. Simple mais efficace.
Un dernier point : il existe des variantes — monobloc, bi‑bloc, réversible — et le schéma s’adapte. Par exemple, en bi‑bloc, on voit la liaison frigorifique entre extérieur et intérieur, contrairement au monobloc où le fluide circule directement dans les tuyaux d’eau.
Insight clé : lire le schéma, c’est comprendre qui chauffe quoi, comment, et où poser la maintenance.
Évaluer et dimensionner votre projet : surface, isolation et puissance adaptée
Bon, soyons clairs : le dimensionnement décide si ta PAC sera une réussite ou un regret. Une PAC trop petite forcera le compresseur et consumera plus d’énergie. Une PAC trop grande coûte plus cher et peut provoquer des cycles courts. Le but ? Trouver la puissance optimale pour ta maison.
Analyse des besoins
Commence par les bases : surface à chauffer et qualité de l’isolation. Une maison bien isolée (ouate de cellulose, laine de verre suivant les murs) demandera nettement moins de puissance. Pour une maison de 200 m², par exemple, les consommations peuvent varier grandement selon l’isolation : vois le cas réel sur consommation d’une PAC pour une maison de 200m2.
Lors d’une visite, Sophie, thermicienne, a mesuré les déperditions d’une vieille bâtisse. Résultat : sans isolation renforcée, il faudrait une PAC 30% plus puissante. Le conseil, direct : améliorer l’isolation, surtout combles et mur, avant d’augmenter la puissance.
Coefficient de performance et températures de fonctionnement
Choisis une PAC avec un COP réel supérieur à 3.5 pour garantir une efficacité. Cela veut dire : pour 1 kWh électrique consommé, tu obtiens au moins 3,5 kWh de chaleur restituée. Attention, le COP annoncé par les fabricants est souvent en conditions idéales. En pratique, il varie selon la température extérieure et la température de départ d’eau.
Exemple concret : pour un plancher chauffant, la température de départ est souvent basse (30–40°C), ce qui favorise un COP élevé. Pour des radiateurs anciens, il faudra des températures plus hautes, et donc un COP plus faible.
| Cas pratique 🏠 | Puissance recommandée 🔋 | Impact attendu 📉 |
|---|---|---|
| Maison 100 m² bien isolée | 6–8 kW | Faible consommation, 30% d’économie possible |
| Maison 200 m² moyenne isolation | 12–16 kW | ROI ~ 7 ans si aides présentes |
Pour affiner, demande une étude de faisabilité. Un professionnel certifié fera un calcul de déperditions. C’est la route la plus sûre.
Insight clé : dimensionner, c’est évaluer et prioriser l’isolation avant la puissance.

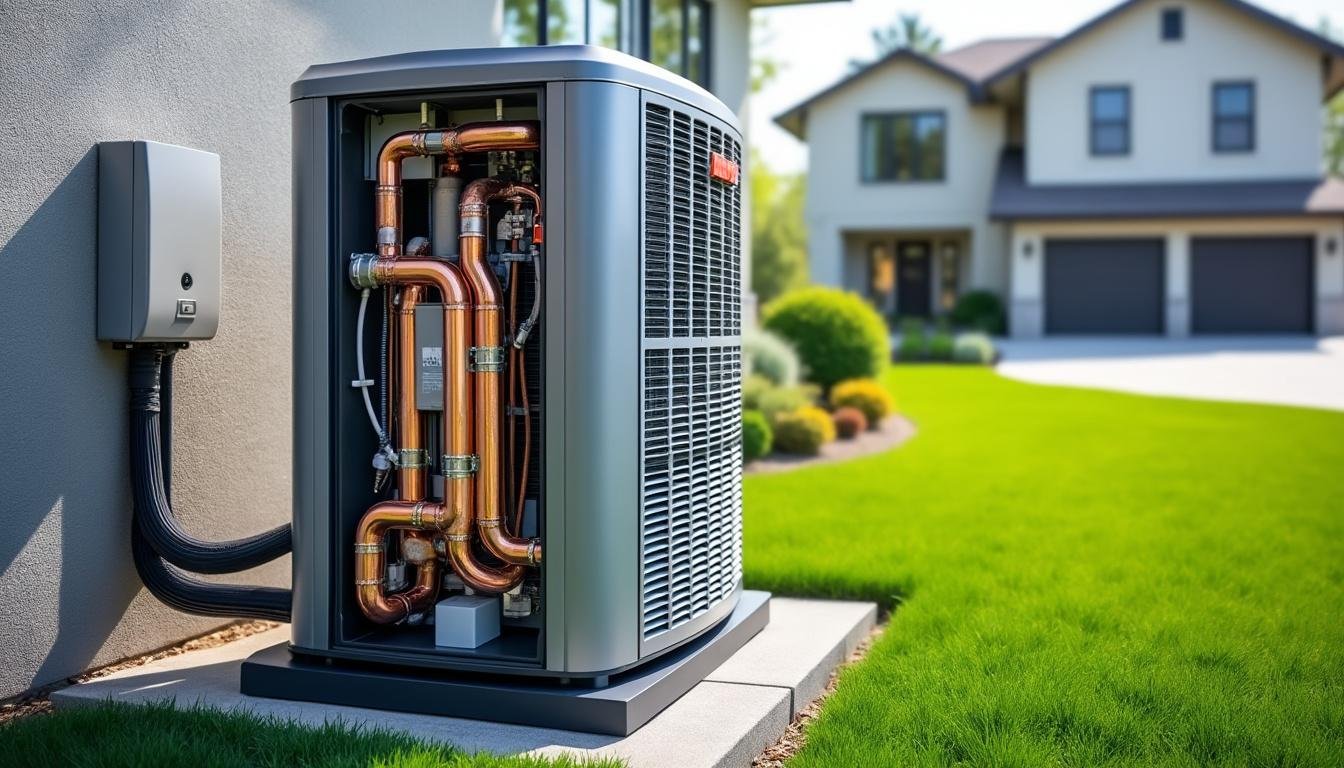

Choisir l’emplacement et gérer les aspects techniques : unité extérieure, liaisons et accessoires
Tu sais quoi ? L’emplacement change tout. Entre nous, j’ai vu des unités extérieures placées face à une fenêtre de chambre. Résultat : voisin mécontent, bruit la nuit. Choisir l’emplacement, c’est penser performance, accessibilité et nuisance sonore.
Critères pratiques d’emplacement
Accessibilité pour l’entretien. Aération suffisante. Pas d’exposition aux vents dominants qui enverront de l’air froid dessus en permanence. Réduire la longueur des liaisons hydrauliques pour limiter les pertes. Et garder une distance raisonnable du logement pour limiter les vibrations.
Un technicien que j’ai croisé, Marc, m’a rappelé une règle simple : place l’unité sur une base stable, légèrement surélevée. Evite les feuilles et les amas de neige qui bouchent l’échangeur. Un abri léger peut protéger, mais jamais au point de gêner la circulation de l’air.
Accessoires indispensables sur un schéma d’installation
- 🔩 Ballon tampon pour limiter les cycles courts
- 🌡️ Thermostat programmable pour piloter la température
- 🧰 Vase d’expansion pour absorber les variations de pression
- 🧼 Filtre à boues pour protéger plancher et radiateurs
- 🔐 soupapes et purgeurs pour la sécurité
Ces accessoires apparaissent systématiquement sur un schéma bien fait. Ils ne sont pas accessoires dans le sens péjoratif : ils protègent et améliorent la longévité du système.
| Accessoire ⚙️ | Rôle 💡 | Avantage 🎯 |
|---|---|---|
| Ballon tampon | Stabilise la température de l’eau | Réduit les cycles courts, protège le compresseur |
| Filtre à boues | Évite l’encrassement du réseau | Prolonge la vie des radiateurs et plancher |
Insight clé : l’emplacement et les accessoires sur le schéma garantissent performance et tranquillité.
Étapes d’installation, mise en service et erreurs terrain à éviter
Installer une PAC, ce n’est pas juste poser une unité et brancher. Il y a des étapes à suivre. Préparer le site. Installer l’unité extérieure sur un socle. Raccorder l’unité intérieure. Mettre en route et vérifier les pressions. Tester la distribution. Paramétrer le régulateur.
Processus étape par étape
- Pré‑étude et dimensionnement (déperditions, COP cible).
- Choix de l’emplacement extérieur et intérieur.
- Préparation du terrain et supports.
- Raccordements hydrauliques et électriques par un professionnel certifié.
- Mise en service : purge, remplissage, charge frigorifique si nécessaire.
- Réglage des courbes de chauffe et tests de performance.
Une anecdote : chez Laura, la PAC était parfaitement choisie mais les tuyaux mal isolés. En hiver, les pertes étaient évidentes. On a ajouté une isolation en polyuréthane et perdu immédiatement 10% de consommation. Petit geste, grand effet.
Erreurs courantes observées sur le terrain
- ❌ Sous-dimensionnement par peur du coût
- ❌ Omettre la purge du circuit, laissant de l’air provoquer du bruit
- ❌ Négliger les filtres à boues
- ❌ Installer l’unité face à une ouverture sonore
Pour éviter ces pièges, fais intervenir un professionnel certifié. Demande des références. Vérifie que la mise en service inclut un rapport de test. Et garde bien la notice du fabricant pour le suivi.
Un point pratique : la réglementation et les aides évoluent. Vérifie les conditions pour MaPrimeRénov’ et d’autres subventions. Pour les obligations d’entretien, consulte entretien pompe à chaleur obligatoire.
Insight clé : un chantier propre et une mise en service rigoureuse évitent 80% des problèmes ultérieurs.
Une phrase de contexte courte et utile. La PAC prélève la chaleur de l’air via un échangeur, comprime le fluide frigorigène pour élever sa température puis restitue cette énergie à l’eau du circuit de chauffage. Astuce : un COP supérieur à 3.5 est un bon indicateur d’efficacité. La compatibilité dépend de la température de départ requise par vos radiateurs. Les planchers chauffants privilégient les basses températures et offrent un meilleur COP. Conseil : réalisez un diagnostic thermique avant tout remplacement. Oui. Ballon tampon, filtre à boues, vase d’expansion et thermostat programmable améliorent la stabilité et protègent le système. Petite dépense au départ, économise beaucoup ensuite. Selon le modèle, une PAC peut assurer chauffage et production d’eau chaude sanitaire, y compris en été si elle est réversible ou équipée d’un ballon dédié. Vérifie la capacité du ballon pour éviter les pics de consommation. Fais réaliser un diagnostic par un professionnel certifié : isolation, surface, système de distribution et contraintes techniques seront évalués. Une bonne isolation réduit la puissance nécessaire et améliore le ROI.questions fréquentes
Quels sont les principes de fonctionnement d’une pompe à chaleur air-eau
L’installation est-elle compatible avec mes radiateurs actuels
Faut-il des accessoires spécifiques pour optimiser la performance
Une PAC air-eau produit-elle l’eau chaude sanitaire toute l’année
Comment savoir si mon logement est adapté à une PAC air-eau
Comment dimensionner la puissance de la pompe à chaleur
Réponse : réalisez un calcul de déperditions avec un professionnel. Prenez en compte la surface, l’isolation et les émetteurs de chaleur pour déterminer la puissance optimale.
Quelles aides financières existent pour l’installation
Réponse : MaPrimeRénov’, CEE et aides locales peuvent réduire la facture de plusieurs milliers d’euros. Vérifiez les conditions d’éligibilité.
Que faire si ma PAC ne chauffe pas assez
Réponse : vérifier la température de départ, le niveau de fluide frigorigène et la propreté des échangeurs. Consultez également cet article sur problèmes de chauffage.
À quelle fréquence l’entretien est-il nécessaire
Réponse : une vérification annuelle par un professionnel est recommandée pour garantir performance et conformité. Voir aussi entretien obligatoire.
