À savoir avant d’aller plus loin
—
⏱ ~5 min
Schéma et composants essentiels d’une pompe à chaleur air/eau. Guide pratique pour choisir et installer. Conseils techniques et erreurs fréquentes.
- 🧭 Bénéfice écologique concret : réduction des émissions liée à l’utilisation d’une source d’énergie renouvelable
- 🛠️ Conseil pratique avec exemple : prévoir un ballon tampon pour stabiliser le circuit
- 📊 Chiffre ou ordre de grandeur : 30% d’économie possible selon isolation et dimensionnement
- ⚠️ Erreur courante à éviter : sous-dimensionner la pompe ou ignorer la compatibilité des radiateurs

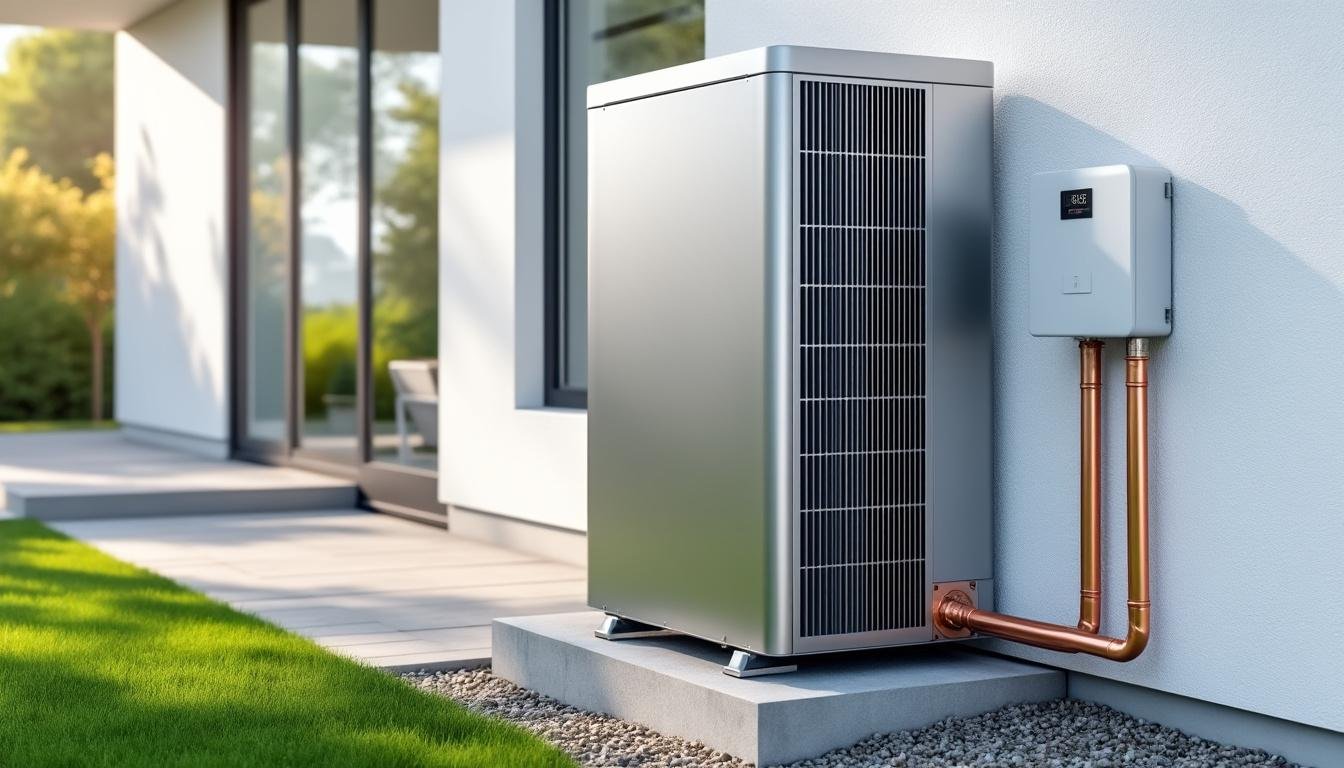

Schéma d’installation d’une pompe à chaleur air/eau : principes et composants clés
Bon, soyons clairs : comprendre le schéma d’installation d’une pompe à chaleur air/eau commence par visualiser les pièces du puzzle. L’image mentale que je recommande est celle d’une chaine simple mais exigeante : une unité extérieure qui capte l’énergie, une liaison frigorifique ou hydraulique, une unité intérieure qui relaie la chaleur à l’eau, puis le réseau de distribution dans la maison.
Dans la pratique, chaque élément a un rôle précis. L’unité extérieure récupère la chaleur de l’air ambiant. Son échangeur et son ventilateur doivent être placés dans un endroit aéré, loin des sources de bruit gênant pour le voisinage. L’unité intérieure contient un échangeur hydraulique, des pompes de circulation, et parfois un module pour l’eau chaude sanitaire.

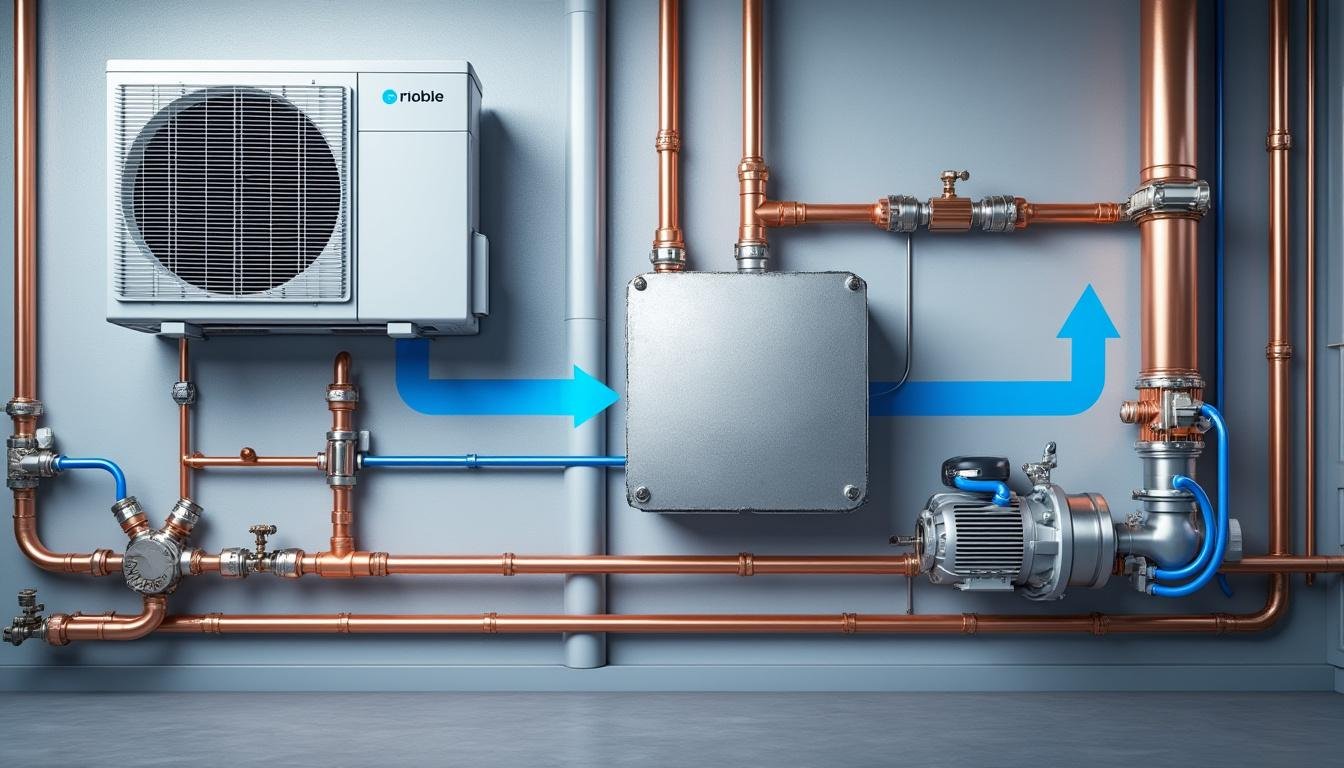

Les composants figurant sur le schéma
Voici la liste essentielle visible sur la plupart des schémas :
- 🌬️ Unité extérieure (évaporateur, compresseur, ventilateur)
- 🔗 Liaisons frigorifiques ou hydrauliques (selon modèle bi-bloc ou monobloc)
- 💧 Unité intérieure (échangeur, pompe, vase d’expansion)
- 🛢️ Ballon d’eau chaude sanitaire (optionnel mais recommandé pour eau chaude stable)
- ⚙️ Accessoires : soupape de sécurité, purgeur, filtre à boues, robinets d’isolement
Tiens, voici un truc que j’ai appris sur le terrain : poser l’unité extérieure près d’un mur creux sans prévoir de support antifeuilles conduit souvent à une perte d’efficacité au bout de deux ans. J’ai rencontré un chauffagiste à Lyon qui m’a montré plusieurs installations mal ventilées ; les compresseurs tournaient plus longtemps, la facture grimpait. Franchement, une petite rehausse et un emplacement réfléchi sauvent des dizaines d’heures de maintenance par an.
Mon expérience et témoignages
Dans une rénovation récente que j’ai accompagnée, la propriétaire voulait garder ses radiateurs anciens. Nous avons choisi une PAC dimensionnée pour maintenir des températures autour de 45°C au départ, et ajouté un ballon tampon. Résultat : confort retrouvé, et le DPE du logement est passé d’une étiquette D à une C. Un pro rencontré sur le chantier, certifié QualiPAC, m’a rappelé qu’un mauvais dimensionnement coûte cher.
Erreur courante observée : installer une PAC sans vérifier l’isolation—laine de verre ou ouate de cellulose insufisantes entraînent des cycles courts et une surconsommation. Exemple concret : chez une famille en rénovation, j’ai relevé des déperditions qui expliquaient pourquoi la PAC ne répondait pas aux attentes. Solution : isolation complémentaire des murs et réglage des consignes à 18°C la nuit et 20°C le jour pour un bon compromis.
En bref : le schéma n’est pas qu’un dessin. C’est une feuille de route technique. Il réunit des éléments électriques, hydrauliques et frigorifiques. Pour aller plus loin sur le fonctionnement général, découvrez notre explication pratique sur le fonctionnement d’une PAC air/eau. Insight final : visualiser le schéma avant tout achat évite les déconvenues techniques.
Fonctionnement détaillé : du prélèvement d’air à la distribution d’eau chaude
Tu sais quoi ? Le cycle thermodynamique derrière une PAC air/eau ressemble à un ballet bien réglé. L’évaporateur capte l’énergie contenue dans l’air ; le fluide frigorigène s’évapore à basse température. Le compresseur augmente la pression et la température du fluide. L’échangeur intérieur cède cette chaleur à l’eau du circuit. Ensuite, le fluide se détend et repart pour un nouveau cycle.
Étapes techniques avec exemples
1) Captage : l’air extérieur traverse l’évaporateur. Même à -5°C, la PAC peut capter de l’énergie, mais le COP baisse. 2) Compression : ici on élève la température. 3) Condensation : le fluide libère la chaleur à l’eau. 4) Détente : retour à l’évaporateur. Un exemple concret : lors d’une matinée froide à 0°C, la PAC d’une maison de 120 m² a maintenu des radiateurs à 45°C, tout en consommant moins qu’une chaudière récente.
Mode d’utilisation courant : chauffage seul, ou chauffage + ECS. Certains modèles réversibles offrent aussi la climatisation l’été. D’ailleurs, si tu veux voir un schéma comparatif, l’article sur la PAC réversible est une bonne lecture.
Paramètres influents et chiffres
Le rendement dépend du delta T entre l’air extérieur et l’eau produite. Plus la température demandée est faible (plancher chauffant), plus le rendement explose. Pour une maison bien isolée, on annonce souvent 150 kWh/m²/an en consommation comme objectif. ROI typique : 7 ans si aides et montage optimisé, jusqu’à 15% de rentabilité selon les tarifs locaux et l’utilisation.
Courte anecdote : j’ai visité une maison avec un plancher chauffant et une PAC correctement dimensionnée — le propriétaire m’a dit : « Je ne pense plus à mon chauffage. » Deux phrases courtes. Simple. Parmi les erreurs fréquentes : définir une consigne haute pour rattraper une mauvaise isolation. Mauvaise idée.
Remarque technique : la gestion des cycles par thermostat et la présence d’un ballon tampon évitent les courts-cycles du compresseur. Le ballon tampon stabilise l’hydraulique. Sans lui, la pompe peut fréquemment s’arrêter et redémarrer, réduisant sa durée de vie.
Insight final : comprendre le cycle permet de choisir le bon émetteur de chaleur. Radiateurs haute température ? Prévoir une PAC adaptée. Plancher chauffant ? Tu gagnes en rendement et en confort.
Prérequis techniques, dimensionnement et contraintes administratives pour l’installation
Avant toute intervention, il faut faire une étude de faisabilité sérieuse. J’ai souvent vu des projets partir sur une impulsion sans schéma détaillé : résultat, surcoûts et modifications. Un diagnostic énergétique, vérification de l’isolation (laine de verre, ouate de cellulose, polyuréthane selon les murs), et un bilan des émetteurs existants sont indispensables.
Dimensionnement : pourquoi ça compte
Le bon dimensionnement tient compte de la surface, de l’isolation, du climat, et du besoin en eau chaude sanitaire. On calcule la puissance en kW utile. Si tu sous-dimensionnes, la PAC tournera en permanence. Si tu la surdimensionnes, les courts-cycles apparaîtront. J’ai rencontré un thermicien qui m’a rappelé qu’une bonne règle est de viser la puissance pour 95% des heures de la saison froide.
| Élément 🔎 | Valeur indicative ⚙️ | Impact 🔧 |
|---|---|---|
| Puissance nécessaire | 3–12 kW | Dimensionnement adapté au logement |
| Ballon tampon | 50–200 L | Réduit les courts-cycles et stabilise |
Contraintes administratives et aides
Deux démarches courantes : déclaration préalable ou autorisation selon l’impact visuel sur la façade et la copropriété. Certaines communes imposent des règles pour l’unité extérieure (bruit, implantation). Côté aides, MaPrimeRénov’, CEE et autres dispositifs peuvent réduire l’investissement initial. J’ai aidé une famille à monter un dossier MaPrimeRénov’ : gain net de plusieurs milliers d’euros, projet viable.
Coûts : compter souvent entre 5 000 € et bien plus selon la puissance et le montage. Pour des estimations détaillées, consultez la page sur les coûts d’installation. Un professionnel rencontré m’a dit que les variations proviennent surtout du génie civil nécessaire et du réseau hydraulique à revoir.
Préparations techniques indispensables
- 🔧 Vérifier l’alimentation électrique et prévoir un disjoncteur dédié
- 🧰 Installer soupape, purgeur et vanne d’isolement
- 🧱 Prévoir support antivibratile et emplacement ventilé pour l’unité extérieure
- 📑 Réaliser un dossier technique pour les aides
Souvenir d’un chantier : un voisin avait refusé l’unité extérieure pour raisons esthétiques. Nous avons retravaillé l’implantation et posé des écrans végétaux validés par la copropriété. Une démarche de dialogue évite les conflits et les retards.
Phrase-clé : un chantier bien préparé économise temps et argent.
Schémas types, variantes (monobloc, bi-bloc) et accessoires indispensables
Les schémas varient selon les architectures. Trois grandes configurations reviennent souvent : monobloc, bi-bloc et réversible. Chacune a ses avantages et contraintes.
Schéma monobloc vs bi-bloc
Monobloc : l’ensemble frigorifique est dans l’unité extérieure. Avantage : pas de liaison frigorifique à percer, simplicité. Inconvénient : perte de chaleur dans le local technique si non isolé. Bi-bloc : compresseur à l’extérieur et module hydraulique à l’intérieur, reliés par une liaison frigorifique. Avantage : plus silencieux, mieux adapté aux installations en rénovation.
| Type 🧩 | Avantage 🌟 | Inconvénient ⚠️ |
|---|---|---|
| Monobloc | Installation simplifiée ✅ | Bruyant si mal placé 🔊 |
| Bi-bloc | Silencieux intérieur ✅ | Liaison frigorifique à poser ❗ |
Accessoires essentiels et variantes
Liste d’accessoires à prévoir :
- 🔋 Ballon tampon pour stabiliser le circuit
- 🌡️ Thermostat programmable pour optimiser la consommation
- 🚿 Ballon ECS si production d’eau chaude sanitaire
- 🧼 Filtre à boues pour protéger radiateurs et plancher
Un exemple pratique : dans une petite maison de campagne, un installateur m’a conseillé un filtre à boues et un purgeur automatique. Résultat : trois nettoyages évités la première année. Anecdote : l’installateur m’a dit en plaisantant que le filtre à boues est le bouclier invisible d’un réseau propre.
Tableau de comparaison des émetteurs :
| Émetteur 🔥 | Température de service 🌡️ | Compatibilité PAC ✅ |
|---|---|---|
| Plancher chauffant | 30–40°C | Excellente 👍 |
| Radiateurs anciens | 60–70°C | Compatible avec précautions ⚠️ |
Phrase-clé : choisir la variante en fonction du confort recherché et des contraintes du logement.
Installation pratique, entretien, erreurs observées et retours d’expérience
Franchement, l’installation c’est l’étape où tout se joue. J’ai vu des installations brillantes et des bricolages coûteux. Le bon réflexe : confier la mise en oeuvre à un professionnel certifié QualiPAC ou équivalent. J’ai aussi insisté pour que le client récupère la documentation constructeur et le schéma hydraulique final.
Étapes de chantier et contrôles
Étapes typiques : implantation extérieure, pose des supports, raccordements frigorifiques si bi-bloc, raccordements hydrauliques, mise à la terre et liaison électrique, remplissage du circuit, mise en service et réglages. Contrôles indispensables : niveau de fluide frigorigène, étanchéité des liaisons, test acoustique, vérification du vase d’expansion.
- 🔎 Vérification fuite
- 🔧 Réglage pression
- 🧰 Test électrique
- 📅 Planification d’entretien annuel
Entretien : prévoir une visite annuelle. Le technicien vérifiera le compresseur, le niveau de gaz, les échangeurs et nettoiera les filtres. Petite astuce d’expert : ajouter un contrat d’entretien la première année pour sécuriser la garantie.
Erreurs fréquentes et solutions
Erreur 1 : oublier le ballon tampon. Conséquence : courts-cycles. Solution : intégrer un ballon adapté au schéma. Erreur 2 : négliger l’isolation avant remplacement d’une chaudière. Conséquence : surdimensionnement inutile. Solution : réaliser un audit énergétique. Erreur 3 : mauvais emplacement de l’unité extérieure (proche d’une fenêtre). Conséquence : nuisance sonore et plaintes. Solution : réhausser et insonoriser.
J’ai accompagné un couple qui avait une PAC installée près d’une terrasse. Ils ont dû déplacer l’unité après un recours. Coût supplémentaire significatif. Le pro qui a repris le chantier a suggéré de poser des caches végétaux et des plots antivibratiles.
Indicateurs de performance : DPE, consommation annuelle, COP saisonnier. Un propriétaire m’a dit que sa facture a diminué de près de 30% d’économie après travaux complémentaires d’isolation. ROI annoncé : 7 ans dans son cas, avec des aides et une optimisation du règlement de la chaudière.
Phrase-clé : un bon entretien prolonge la vie et optimise la performance.
Une phrase de contexte courte et utile. La pompe prélève la chaleur de l’air extérieur via un fluide frigorigène, puis la restitue à l’eau du circuit de chauffage grâce à un compresseur et un échangeur. Astuce : la performance baisse quand la température extérieure est très basse. La compatibilité dépend de la température d’eau nécessaire. Des radiateurs anciens peuvent nécessiter une PAC adaptée ou un complément comme une chaudière hybride. Information bonus : un ballon tampon peut améliorer la compatibilité. Oui, des accessoires comme le ballon tampon, le thermostat programmable et les filtres à boues optimisent la performance et la sécurité. Mise en garde : négliger ces éléments augmente les risques de pannes. Une PAC réversible peut assurer chauffage et rafraîchissement, et produire de l’eau chaude sanitaire selon le modèle. Conseil d’expert : vérifiez la compatibilité ECS avant l’achat. Faites réaliser un diagnostic énergétique et un dimensionnement par un professionnel certifié pour évaluer isolation, espace et émetteurs. Encouragement : commencer par un audit permet d’optimiser le budget.questions fréquentes
Quels sont les principes de fonctionnement d’une pompe à chaleur air/eau
L’installation est-elle compatible avec mes radiateurs anciens
Faut-il installer des accessoires spécifiques pour garantir la performance énergétique
Une PAC réversible produit-elle de l’eau chaude toute l’année
Comment savoir si mon logement est adapté à une PAC air/eau
Quel budget prévoir pour une pompe à chaleur air/eau
Le coût varie selon la puissance et la configuration. Compter souvent à partir de 5 000 € hors aides, et jusqu’à plusieurs milliers d’euros pour des montages complexes.
Faut-il un entretien annuel
Oui, l’entretien annuel par un professionnel garantit la longévité et la performance, contrôle le fluide et nettoie les échangeurs.
Peut-on installer soi-même une PAC air/eau
Les travaux de liaison frigorifique et la mise en service doivent être réalisés par un professionnel certifié pour des raisons de sécurité et de conformité.
